05-06 for Harley Softail FLSTNI PBI Offset Transmission Sprocket 24-Tooth 283-24
05-06 for Harley Softail FLSTNI PBI Offset Transmission Sprocket 24-Tooth 283-24

05-06 for Harley Softail FLSTNI PBI Offset Transmission Sprocket 24-Tooth 283-24

PBI

$122.95

Quantity

Manufacturer: PBI
MPN: 283-24

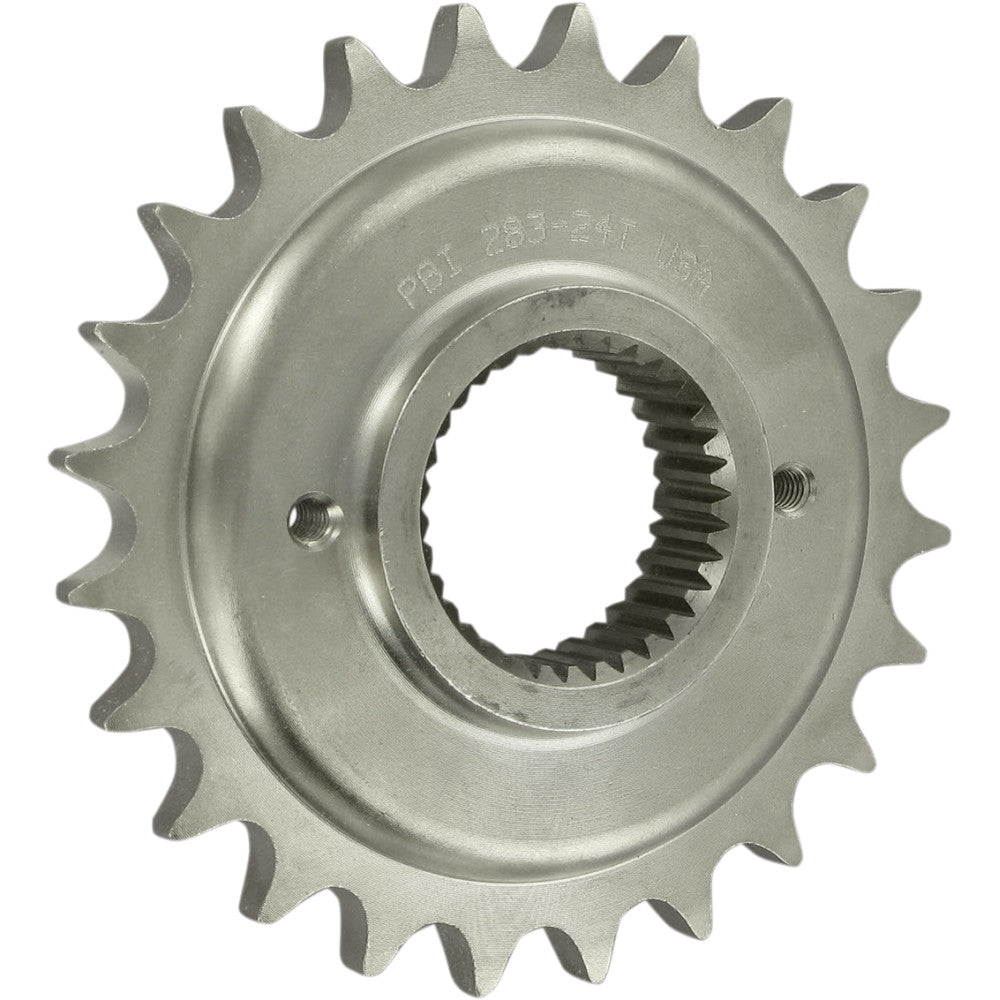

Title: .500in Offset Transmission Sprocket


CNC-machined from a premium nickel, chromoly steel (8620), case-hardened and finished with an electroless nickel plating for corrosion/wear resistance and lubricity Sprockets are drilled and tapped to accommodate late-model lock plate, PART #TPR 100, available separately Will also fit 86-93 Big Twin models with use of OEM #33344-94 (spacer), OEM #12067A (seal) and OEM #11165 (O-ring) Offset measurement is taken from the face that rests against the mainshaft bearing to the inside of the teeth for Total Offset description For use with .530 pitch chain Made in the USA

Important Notes

NOTESWill also fit 86-93 Big Twin models with use of OEM #33344-94 (spacer), OEM #12067A (seal) and OEM #11165 (O-ring)

Fitment Chart

YearMakeModelPositionNotes
2006Harley-DavidsonSoftail Heritage EFI FLSTI--
2006Harley-DavidsonStreet Glide EFI FLHX--
2006Harley-Davidson1200 Low XLL--
2006Harley-DavidsonStreet Glide FLHX--
2006Harley-Davidson1200 Low EFI XLL--
2005-2006Harley-DavidsonSoftail Deluxe FLSTN--
2005-2006Harley-DavidsonSoftail Springer Classic EFI FLSTSCI--
2005-2006Harley-Davidson883 Low XLL--
2005-2006Harley-DavidsonSoftail Springer Classic FLSTSC--
2005-2006Harley-DavidsonSoftail Deluxe EFI FLSTNI--
2005Harley-Davidson15th Anniversary Fat Boy FLSTF--
2005Harley-DavidsonSuper Glide Custom FXDC--
2005Harley-DavidsonSuper Glide Custom EFI FXDCI--
2004-2006Harley-DavidsonRoad King Custom EFI FLHRS--
2004-2006Harley-Davidson883 XL--
2004-2006Harley-Davidson1200 Roadster XLR--
2004-2006Harley-DavidsonRoad King Custom FLHRS--
2004-2005Harley-DavidsonLow Rider EFI FXDL--
2004-2005Harley-DavidsonSuper Glide Sport EFI FXDXI--
2004-2005Harley-DavidsonSuper Glide EFI FXDI--
2004-2005Harley-DavidsonWide Glide EFI FXDWGI--
2003-2006Harley-DavidsonElectra Glide Standard EFI FLHTI--
2002-2006Harley-DavidsonSoftail Fat Boy EFI FLSTFI--
2002-2003, 2005-2006Harley-Davidson883 Roadster XLR--
2001-2006Harley-DavidsonSoftail Standard EFI FXSTI--
2001-2006Harley-DavidsonSoftail Night Train EFI FXSTBI--
2001-2006Harley-DavidsonSoftail Deuce EFI FXSTDI--
2001-2006Harley-DavidsonSoftail Springer EFI FXSTSI--
2001-2006Harley-DavidsonSoftail Heritage Classic EFI FLSTCI--
2001-2003Harley-DavidsonSoftail Heritage Springer EFI FLSTSI--
2001-2003Harley-DavidsonSuper Glide T-Sport FXDXT--
2000-2006Harley-DavidsonSoftail Deuce FXSTD--
2000Harley-DavidsonFXR 4--
1999-2006Harley-Davidson883 Custom XLC--
1999-2006Harley-DavidsonSoftail Night Train FXSTB--
1999-2005Harley-DavidsonSuper Glide Sport FXDX--
1999-2002BuellX1 Lightning--
1999Harley-DavidsonFXR 3--
1999Harley-DavidsonFXR 2--
1998-2006Harley-DavidsonRoad King Classic EFI FLHRC--
1998-2006Harley-DavidsonRoad Glide EFI FLTR--
1998-2002Harley-DavidsonRoad Glide FLTR--
1998BuellS1 White Lightning--
1997-2003Harley-DavidsonSoftail Heritage Springer FLSTS--
1997-2000BuellM2 Cyclone--
1997BuellS3 Thunderbolt--
1997BuellS3T Thunderbolt--
1996-2006Harley-Davidson1200 Custom XLC--
1996-2006Harley-DavidsonRoad King EFI FLHR--
1996-2003Harley-Davidson1200 Sport XLS--
1996Harley-DavidsonTour Glide Ultra Classic EFI FLTCU--
1996BuellS1 Lightning--
1995-2006Harley-DavidsonElectra Glide Classic EFI FLHTCI--
1995-2006Harley-DavidsonElectra Glide Ultra Classic EFI FLHTCUI--
1995-2005Harley-DavidsonSuper Glide FXD--
1995-2000Harley-DavidsonDyna Convertible FXDS-CONV--
1995-1997Harley-DavidsonSoftail Bad Boy FXSTSB--
1994-2006Harley-DavidsonRoad King FLHR--
1994-1996Harley-DavidsonSoftail Heritage Special FLSTN--
1994BuellS2 Thunderbolt--
1993-2005Harley-DavidsonWide Glide FXDWG--
1993-2005Harley-DavidsonLow Rider FXDL--
1993Harley-DavidsonSoftail Nostalgia FLSTN--
1992Harley-DavidsonDyna Glide Custom FXDC--
1991-2003Harley-Davidson883 Hugger XLH--
1991-2003Harley-DavidsonSportster 883 XLH--
1991-2003Harley-DavidsonSportster 1200 XLH--
1991-1995Harley-Davidson883 Deluxe XLH--
1990-2006Harley-DavidsonSoftail Fat Boy FLSTF--
1990-1993Harley-DavidsonLow Rider Convertible FXRS-CONV--
1989-1999Harley-DavidsonElectra Glide Ultra Classic FLHTCU--
1989-1996Harley-DavidsonTour Glide Ultra Classic FLTCU--
1988-2006Harley-DavidsonSoftail Springer FXSTS--
1988-1993Harley-DavidsonLow Rider Sport FXRS-SP--
1987-2006Harley-DavidsonSoftail Heritage Classic FLSTC--
1987-1994Harley-DavidsonLow Rider Custom FXLR--
1987-1993Harley-DavidsonLow Rider FXRS--
1987-1993Harley-DavidsonElectra Glide Sport FLHS--
1987Harley-DavidsonLow Rider Chrome FXRC--
1986-1999Harley-DavidsonSoftail Custom FXSTC--
1986-1994Harley-DavidsonSuper Glide FXR--
1986-1993Harley-DavidsonSoftail Standard FXST--
1986-1990, 2006Harley-DavidsonSoftail Heritage FLST--
1986Harley-DavidsonSport Glide Grand Touring FXRD--
1985-2005Harley-DavidsonElectra Glide Classic FLHTC--
1985-1994Harley-DavidsonTour Glide Classic FLTC--
1985-1993Harley-DavidsonSport Glide FXRT--
1985-1987, 1995-2006Harley-DavidsonElectra Glide Standard FLHT--
1985Harley-DavidsonLow Glide Custom FXRC--
1985Harley-DavidsonLow Glide FXRS--
